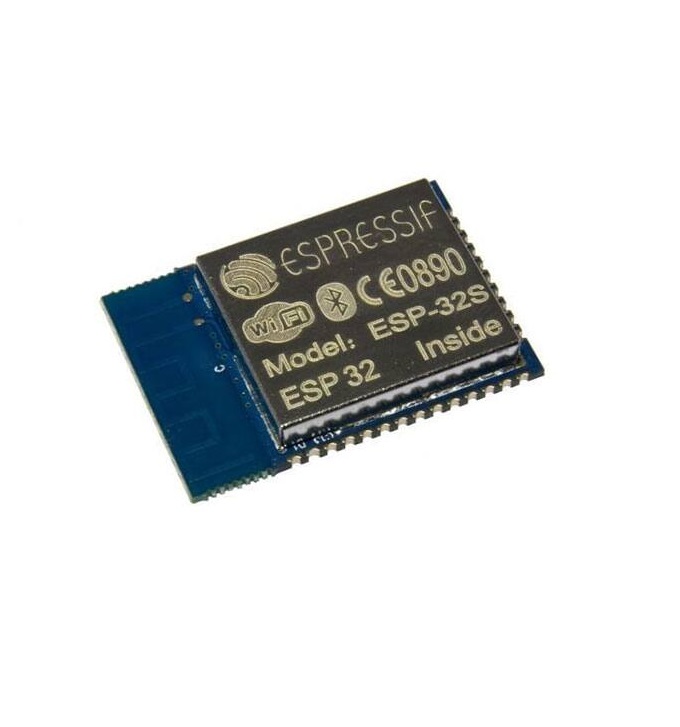

Hoe om die ADS1115 en ESP32 -spanning te meet?

Die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs en ESP32 ESP32 ESP Out Stock verteenwoordig twee gevorderde komponente wat integraal van moderne elektronika is.Die ADS1115, 'n 16-bis analoog-tot-digitale omskakelaar (ADC), presteer in presisie-data-verkryging met verstelbare wins en buigsame insetkonfigurasies, wat dit ideaal maak vir toepassings wat hoë akkuraatheid benodig.Die ESP32-mikrobeheerder, met ingeboude Wi-Fi- en Bluetooth-vermoëns, bied dit aan, en bied robuuste verwerkingskrag en veelsydige perifere koppelvlakke.Saam vorm hulle 'n kragtige kombinasie vir IoT-toestelle, sensorsisteme en ander tegnologie-gedrewe oplossings, met die klem op doeltreffendheid, aanpasbaarheid en innovasie.

Katalogus

ADS1115 Oorsig

Die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs , 'n hoogs gevorderde analoog-tot-digitale omskakelaar (ADC), staan ​​uit vir die merkwaardige 16-bis-resolusie wat deur die I2C-koppelvlak vergemaklik word.Hierdie toestel het die potensiaal om hoogs akkurate data aan te bied met 'n monstertempo van tot 860 per sekonde.

Die veelsydige ontwerp ondersteun vier enkel-insetkanale of alternatiewelik, twee differensiële insetkanale.Hierdie opsies bied 'n beduidende buigsaamheid vir mikrobeheerders, veral as ADC aan boord afwesig is of as presisie die uiteindelike doel is.

'N Opvallende kenmerk van die ADS1115 is die insluiting van 'n verstelbare versterkingsversterker, wat tot 16 keer versterk kan word.Dit maak dit buitengewoon vaardig om subtiele seininsette oor 'n wye reeks te bestuur.

ESP32 Oorsig

Die ESP32 ESP32 ESP Out Stock -mikrobeheerder-chip presteer met Wi-Fi en Bluetooth-vermoëns, wat merkwaardige veelsydigheid toon.Dit is vervaardig met TSMC se gevorderde 40 nm -tegnologie en harmoniseer die werkverrigting met energie -doeltreffendheid.Hierdie kenmerk maak die ESP32 van toepassing op verskillende velde, soos verbruikerselektronika en industriële outomatisering, waar onwrikbare RF -prestasie en betroubaarheid aansienlik van belang is.

ADS1115- en ESP32 -funksies

ESP32

Die ESP32 ESP32 ESP Out Stock Benut 'n robuuste 32-bis LX6-verwerker, beskikbaar in dubbele kern- of enkelkernkonfigurasies.Dit werk teen snelhede van 160 MHz tot 240 MHz en behaal tot 600 DMIP's.Die ontwerp bevat 'n ultra-lae-krag-koperverwerker, geoptimaliseer deur 320 KIB RAM en 448 KIB ROM.Met sy naatlose Wi-Fi 802.11 B/G/N en Bluetooth V4.2 kommunikeer dit moeiteloos oor gedeelde radiokanale.

Die veelsydige perifere koppelvlakke van die ESP32 bevat programmeerbare GPIO's, ADC's, DAC's, aanraaksensors en verbindings soos SPI, I²S, I²C, UART's, geheue -beheerders, Ethernet Mac en Can Bus.Sekuriteit word verbeter met ondersteuning vir IEEE 802.11 -standaarde, veilige opstart en flits -kodering.

Die aanpasbaarheid van ESP32 se koppelvlakke dra baie by.Die uitgebreide I/O -opsies kan ingewikkelde IoT -stelsels vereenvoudig en u van bykomende hardeware spaar.U kan vind dat die naatlose interaksie tussen Bluetooth en Wi-Fi die buigsaamheid en doeltreffendheid van die stelsel aansienlik verhoog, wat 'n verskeidenheid emosionele en operasionele behoeftes aanspreek.

ADS1115

Die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs word gekenmerk deur sy kompakte ontwerp in 'n X2QFN -pakket en die vermoë om oor 'n breë toevoerspanning van 2.0V tot 5.5V te werk.Dit handhaaf lae kragverbruik, ongeveer 150 μA in deurlopende modus.Die aanpasbare datatempo, wat wissel van 8 SPS tot 860 SPS, stel doeltreffende enkel-siklus-vestiging moontlik.

Met 'n interne lae-drif-spanningsverwysing en ossillator kommunikeer die ADS1115 deur die I2C-koppelvlak en bied vier adreskeuses.Dit ondersteun vier enkellopende of twee differensiële insette, tesame met programmeerbare vergelykingsfunksies.

Die ADS1115 word gewaardeer vir die presisie en buigsaamheid daarvan in die werklike situasies.Die aanpasbare datatempo word veral waardeer vir die vermoë om onder verskillende omstandighede doeltreffend te presteer.Prys die toestel vir sy lae kragverbruik, wat die batteryleeftyd in draagbare toepassings verleng, wat betroubaarheid in afstandmoniteringstelsels in verskillende omgewings bevorder.

ADS1115 en ESP32 Pinout

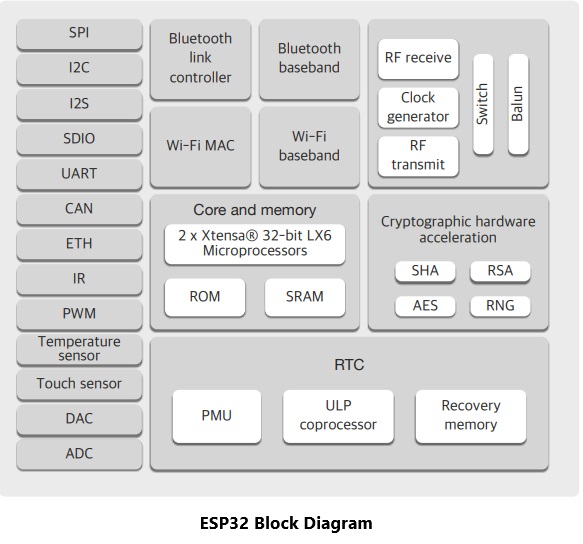

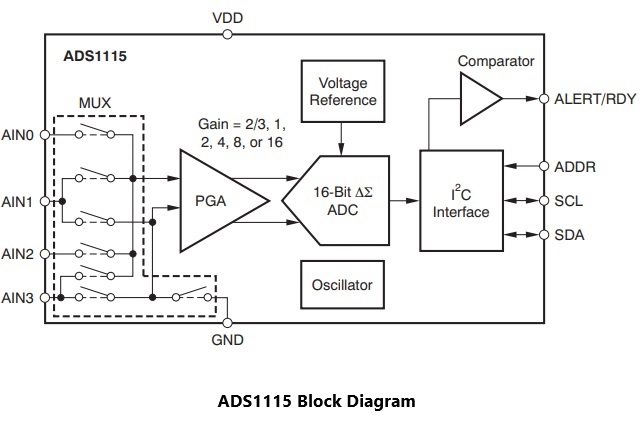

ADS1115 en ESP32 Blokdiagram

ADS1115 en ESP32 Aansoeke

Die rol van ESP32 in kontemporêre IoT -oplossings

ESP32 ESP32 ESP Out Stock kom na vore as 'n primêre element in IoT-ekosisteme met 'n lae energie, waar dit 'n sleutelrol speel in die fasilitering van sensornaaf, dataloggers en die integrasie van slimtoestelle.Hierdie multifunksionele toestel ondersteun ook video- en klankstroom, wat dien as 'n spilpunt vir Wi-Fi-geaktiveerde speelgoed, spraakherkenningstelsels, slimhuistegnologieë en draagbare elektronika.Opvallend, as dit in industriële en sekuriteitstelselnetwerke opgeneem is, verhoog ESP32 konnektiwiteit en betroubaarheid, en voldoen aan ingewikkelde behoeftes.In die praktyk het die gebruik van ESP32 in Smart Homes getoon dat dit die reaksietye van die outomatisering aansienlik verbeter, wat die goeie werkverrigting onderstreep.

Veelsydige toepassings van ADS1115

Die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs -analoog-tot-digitale omskakelaar vind wydverspreide toepassing in domeine soos draagbare instrumente, verbruikerselektronika en stelsels wat op battery- en temperatuurmonitering gefokus is.Die betrokkenheid by fabrieksoutomatisering en prosesbeheerstelsels beklemtoon die presisie en veelsydigheid daarvan in die omskakelingstake van data.Praktiese gebruik onthul dat ADS1115 uitstekende akkuraatheid lewer in die monitering van omgewingsfaktore, ideaal om bedryfsdoeltreffendheid in industriële instellings te handhaaf.Die kompakte en lae-energie-ontwerp van die omskakelaar is goed geskik vir ingeboude stelsels waar ruimte en energiebesparing noodsaaklik is.Ervarings in proses -outomatisering demonstreer dat die gebruik van ADS1115 stelsel -terugvoerlusse kan verbeter, wat tot gladder bewerkings en verbeterde stelselstabiliteit kan lei.Die naatlose aanpassing van die omskakelaar by uiteenlopende toepassings beklemtoon verder die doeltreffendheid daarvan om verskillende tegnologiese uitdagings aan te pak.

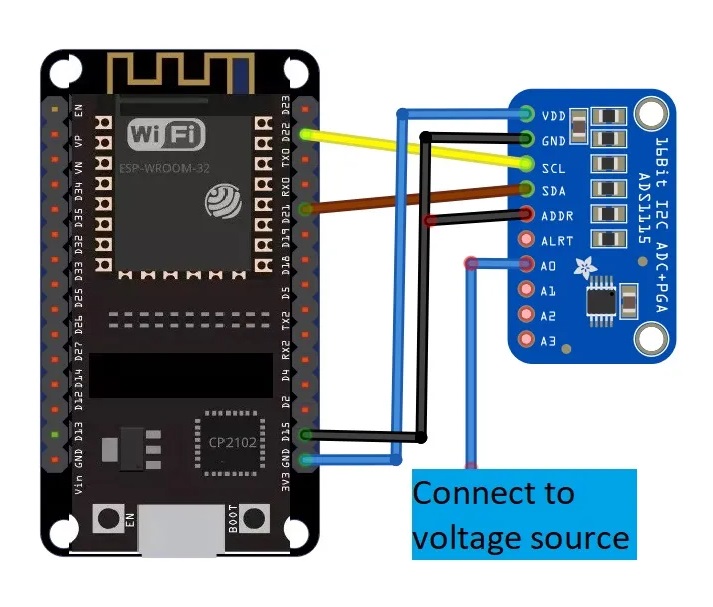

Vermenging ADS1115 ADC met ESP32

Die integrasie van die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs -analoog-tot-digitale omskakelaar (ADC) met die ESP32 ESP32 ESP Out Stock -mikrobeheerder onthul 'n gebied van geleenthede vir akkurate data-insamelingstelsels.Die ADS1115 spog met 'n 16-bis-resolusie, ideaal vir toepassings wat akkuraatheid vereis, soos omgewingsmonitering en afstandsafvoer.Hieronder ondersoek ons ​​stap-vir-stap-metodes en gedagtes om 'n gladde integrasieproses te vergemaklik.

Die inisiëring van die I2C -verbinding

Gebruik die I2C -kommunikasieprotokol om effektiewe dialoog tussen die ADS1115 en ESP32 te bevorder.Koppel die analoogsein, gemik op meting, aan die A0 -pen van die ADS1115.Gebruik gpio21 en gpio22 op die ESP32, aangesien dit gewoonlik dien as standaard I2C SDA- en SCL -lyne.Die versekering van betroubare seinintegriteit in komplekse of lang stroombaan-uitlegte behels die insluiting van behoorlike optrekweerstande op hierdie lyne.Tydens I2C -verbindingopstellings help dit om bedag op veilige bedrading te wees om potensiële data -onakkuraathede te voorkom.Stel die ADS1115 se I2C -adres op deur adresspelde aan te pas om gelyktydige ADC -gebruik op 'n enkele bus moontlik te maak.

Die aanpassing van die ADS1115 vir verbeterde doeltreffendheid

Die opstel van die ADS1115 in enkel- of differensiële modus bring dit in lyn met die taak wat byderhand is.Differensiële modus presteer in situasies, soos spanningsvergelyking van verskillende sensors, terwyl enkel-einde-modus by enkelspanningsmetings pas, relatief tot 'n gemeenskaplike grond.Die keuse van die toepaslike programmeerbare winsversterker (PGA) is ideaal om die ADC se doeltreffendheid van die resolusie te verhoog.PGA -instellings stel die versterking van vaal seinspanning moontlik, wat die sensitiwiteit van die ADC vir subtiele insetseinvariasies verhoog.

Kragdinamika en verbetering

Vir betroubaarheid moet die ADS1115 binne 'n spanningsbereik van 2.0V tot 5.5V werk.Stelsels wat die ESP32 gebruik, het dikwels 'n 3.3V -kragbron, wat direk in lyn is met die ADS1115.As u die kragverbruik teen die datatempo-instellings beoordeel, kan dit kragdoeltreffendheid veroorsaak, veral in battery-gedrewe toestelle.'N Waardevolle benadering behels die aanpassing van datasyfers op grond van vraagpatrone: die verlaging van die datatempo gedurende minder kritieke periodes kan die lewensduur van die batterye verhoog, terwyl die data -integriteit gehandhaaf word wanneer dit die belangrikste is.

Eksterne ADC's in die uitbreiding van ESP32 -vermoëns

Die beperkinge van ESP32 se ADC's te begryp

Die ESP32 ESP32 ESP Out Stock , met twee 12-bis ADC's, ontmoet spesifieke beperkings soos nie-lineêre reaksies en kwesbaarheid vir interferensie, wat die akkuraatheid van die spanningsmeting beïnvloed.Hierdie uitdagings is veral nuttig in situasies wat 'n gedetailleerde onderskeiding van minuutspanningsskommelings vereis.Sulke presisie is van kritieke belang in velde soos biomediese waarneming of industriële outomatisering, waar die verkryging van presiese data die stelsel betroubaarheid en operasionele effektiwiteit ondersteun.

Voordele van die inkorporering van eksterne ADC's met 'n hoë resolusie

Die toevoeging van 'n eksterne ADC, soos die ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs met 16-bis-resolusie, verfyn die meet akkuraatheid en betroubaarheid baie.Hierdie proses spreek die beperkinge aan wat deur die inheemse ADC's van die ESP32 gestel word, wat meer betroubare data -opname verseker.Dit is noodsaaklik in kontekste waar eksterne toestande presiese interpretasie van data benodig, soos omgewingsmoniteringstelsels, waar geringe afwykings in sensoruitsette toepaslike aksies kan veroorsaak.

Praktiese insigte oor eksterne ADC -integrasie

Die integrasie van 'n eksterne ADC binne 'n ESP32 -raamwerk verhoog die presisie en verbreed die veelsydigheid van die toepassing.Deur middel van ADEPT -koppelvlak en presiese kalibrasie, kan eksterne ADC's met 'n wye verskeidenheid sensors in wisselwerking wees, waardeur die potensiaal van ingeboude stelsels verhoog word.'N Ingeligte perspektief op hierdie komponente kan ontwerpstrategieë verfyn en data -deurset en akkuraatheid optimaliseer, terwyl die tegnologiese keuses aangepas word om aan spesifieke toepassingsvereistes te voldoen.

Strategiese oorwegings en leiding

Strategiese konfigurasie van eksterne ADC's kan potensiële kalibrasieverskuiwings mettertyd teenwerk, wat die meting akkuraatheid behou.Verder kan die gebruik van addisionele kanale wat in sekere eksterne ADC's beskikbaar is, multisensor-konfigurasies in IoT-toepassings ondersteun.Die integrasie van hierdie komponente met 'n gedetailleerde begrip van ADC -dinamika in verskillende omgewings, kan die doeltreffendheid van die stelsel dramaties verbeter, wat die wesenlike waarde van die aanvaarding van eksterne ADC's in gesofistikeerde tegnologiese raamwerke toon.

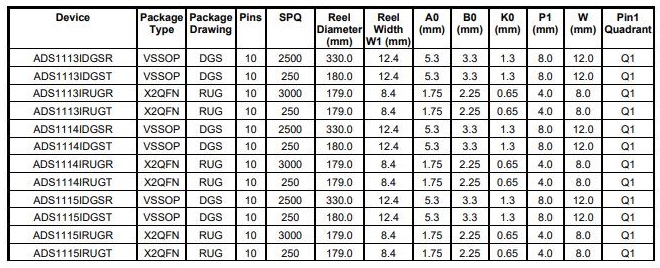

ADS1115- en ESP32 -verpakkingsinligting

Gereeld gevra vrae

1. Hoeveel kanale is beskikbaar met ADS1115?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs bied 'n 16-kanaal-16-bis ADC-koppelvlak via I2C, wat 'n beter presisie lewer as dié van Arduino se interne ADC.Dit waardeer in werklike gebruik, en dit laat die verbinding van verskillende sensors toe, wat die toepaslikheid daarvan in 'n wye verskeidenheid projekte aansienlik verhoog - van die hobbyistiese elektronika tot komplekse industriële toepassings.

2. Bevat die ESP32 'n ADC?

Die ESP32 ESP32 ESP Out Stock het inderdaad twee 12-bis SAR ADC's, wat analoogmetings op 18 kanale vergemaklik, met verskeie wat 'n programmeerbare winsversterker ondersteun.Hierdie aanpasbaarheid is ideaal as u die presiese, lae-geraas-analoogseinverwerking hanteer, veral in ingewikkelde sensornetwerke waar verskillende seinintensiteit algemeen voorkom.

3. Hoe funksioneer Arduino se ADC?

Die ADC in Arduino werk deur spanningsinsette in numeriese data tussen 0 en 1023 te omskep. Hierdie omskakeling verseker dat spanningsveranderings direk in die numeriese uitset weerspieël word, en sodoende die insameling van data en onmiddellike monitering in verskillende kontekste vereenvoudig, soos opvoedkundige proewe en aanvanklike modeltoetsing.

4. Op watter maniere verskil ESP32 van ESP8266?

Terwyl die ESP32 toegerus is met 'n dubbele-kern 32-bis CPU wat snelhede van tot 240 MHz kan bereik, het die ESP8266 'n enkelkernverwerker wat teen 80 MHz werk.Albei ondersteun talle kommunikasieprotokolle, maar verskil veral in rekenaarkrag en funksies.Hierdie differensiasie word relevant by die keuse van mikrobeheerders vir projekte wat hoër verwerkingskrag of multitasking benodig, aangesien praktiese insigte uit ervarings beduidende prestasieverskille in gebiede soos IoT -oplossings en gevorderde outomatiseringsprojekte aandui.
