Uitgebreide gids vir SI5351B: hoë-presisie I²C-klokgenerering vir moderne toepassings

Die SI5351Berken vir die buigsaamheid daarvan, werk as 'n I²C -klokgenerator wat tradisionele tydsberekeningstoerusting soos kristalle, ossillators en PLL's effektief vervang, veral in projekte wat sensitief is vir kostebeperkings.Hierdie moderne klokoplossing lewer presiese frekwensie -opwekking, wat aan verskillende elektroniese eise voldoen deur 'n wye verskeidenheid versoenbare komponente te gebruik.Die vermoë om aan verskillende projekspesifikasies te voldoen, verander dit in 'n belangrike bate in die vorming van die nuutste tegnologie.Deur sulke gesofistikeerde klokgenerators in te sluit, word die vordering met die evolusie van elektroniese ontwerp, wat nie net doeltreffendheid beklemtoon nie, maar ook hoe prestasie in finansiële beplanningskontekste verfyn kan word.Die gebruik van hierdie komponente behels dikwels 'n sikliese proses van verfyning om in lyn te kom met spesifieke projekdoelwitte.Binne die ingewikkelde landskap van die hedendaagse mark kom die bestuur van frekwensie met behendigheid as 'n beduidende vaardigheid, wat die waarde van aanpasbare toestelle soos die SI5351b beklemtoon.

Katalogus

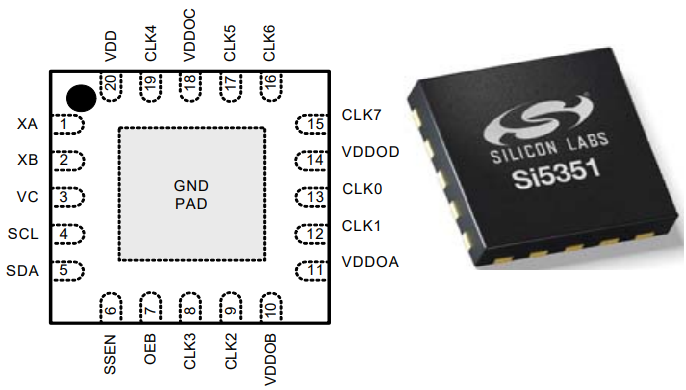

SI5351B-B Pinout

SI5351B-B Ontwerpbenadering

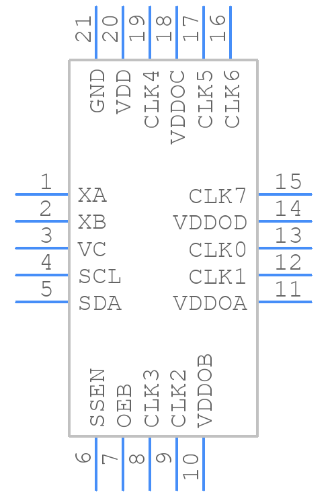

PCB -simboolvoorstelling

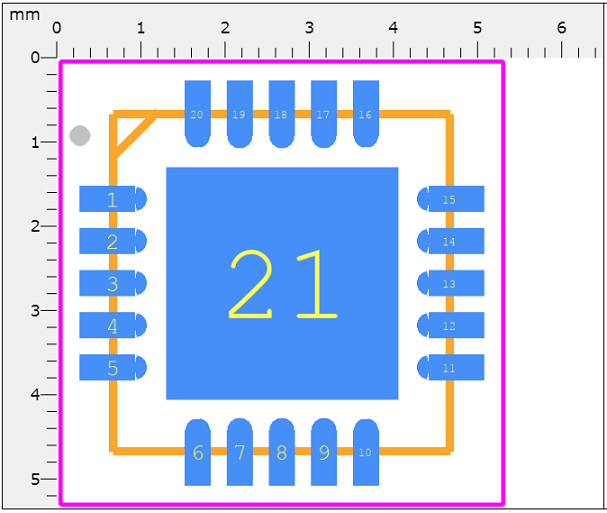

PCB -voetafdrukuitleg

3D strukturele voorstelling

Uitgebreide ontleding van die SI5351B-B

Die SI5351 -reeks bied 'n veelsydige oplossing vir klokgenerering via I2C, ideaal vir omgewings wat tradisioneel afhanklik is van kristalle of ossillators.Dit gebruik 'n hoë resolusie PLL/VCXO met 'n fraksionele verdeler om enige frekwensie tot 200 MHz met indrukwekkende presisie te produseer.Die verskillende modelle in hierdie reeks voorsien in verskillende behoeftes: die SI5351A bied vrylopende horlosies, die SI5351B word verbeter met 'n interne VCXO vir buigsame sinchroniese klok, en die SI5351C ondersteun eksterne verwysingsinkronisasie.Deur die behoefte aan pasgemaakte trekbare kristalle te verwyder, verbreed hierdie toestel die instellingsbereik en bestuur dit koste effektief en lewer dit 'n sterk werkverrigting oor 'n menigte elektroniese toepassings.

Gedetailleerde ontleding van SI5351B-B-funksies

Hoë resolusie PLL/VCXO

'N Belangrike sterkte van die SI5351B is die inkorporering van 'n hoë-resolusie PLL/VCXO.Hierdie element laat noukeurige frekwensie -instelling toe om aan verskillende bedryfsvereistes te voldoen, wat van onskatbare waarde is vir ontwerpe wat presiese frekwensie -belyning noodsaak.Bekwame ingenieurs erken die besonderse meriete van hierdie funksie, veral in gesinkroniseerde stelsels waar presiese tydsberekening noodsaaklik is.

Fraksionele verdelerstelsel

Die fraksionele verdelerstelsel van die Si5351b verteenwoordig 'n vooruitdenkende benadering deur fyn ingestelde beheer oor frekwensie-uitset moontlik te maak.Hierdie funksie oortref die frekwensiebeperkings van tradisionele kristal- of ossillator -ontwerpe, wat 'n meer veelsydige en doeltreffende stelsel vergemaklik.Baie tegnici waardeer hoe die fraksionele verdelerstelsel geredelik aanpasbaar is om aan veranderende prestasiebehoeftes te voldoen, en sodoende die ontwikkelingsproses te stroomlyn.

SI5351B-B-funksies

Uitgebreide frekwensie -generasie

Die SI5351B-B bied die vermoë om agt verskillende frekwensies te genereer, wat wissel van 2,5 kHz tot 200 MHz.

Genuanseerde konfigurasie via I2C -koppelvlak

Die benutting van die I2C-koppelvlak maak voorsiening vir diepgaande aanpassing, wat presiese aanpassings oor talle bewerkings moontlik maak.

Onberispelike frekwensie -presisie

Die SI5351B-B, wat presiese frekwensie-generasie bied, is in scenario's wat die akkuraatheid vereis.

Hoë-lineariteit VCXO-integrasie

Die inbedding van 'n hoogs lineêre VCXO bring sofistikasie in frekwensiemodulasie, wat vervormings beperk, terwyl die uitsetbevange die uitset verhoog word.

Aanpasbare klokinvoer

Met sy opsionele klokinvoer, stel die toestel 'n laag van aanpasbaarheid bekend, waardeur maatstafontwerpe op maat gemaak kan word om aan spesifieke vereistes te voldoen.

Lae rommeluitset

Die lae-jitter-uitset van die toestel versterk die bestendigheid van die sein en speel 'n belangrike rol in die handhawing van integriteit van data-oordrag binne hoëspoed-kommunikasienetwerke.Deur hierdie funksie te gebruik, lei dit dikwels tot verbeterde datakonsistensie en bedryfsdoeltreffendheid.

Versagting van elektromagnetiese interferensie

Die vermoë om verspreidingsspektrum aan te pas en die fase -offset te fase -offset verminder nie net elektromagnetiese interferensie nie, maar verhoog ook tydsoplossings.Hierdie opsies help om in lyn te kom met streng elektromagnetiese standaarde.

Koste-effektiewe kristalgebruik

Die gebruik van 'n vaste, kostedoeltreffende kristal (gewoonlik 25 of 27 MHz) help om die uitgawes van die stelsel af te sny, terwyl die robuuste werkverrigting gehandhaaf word.Sulke ekonomiese komponentkeuses is wenslik in massaproduksie -kontekste sonder om funksionele bevoegdheid te verloor.

Programmeerbare seinoorgang

Ontwerpers vind baat by die instelbare styging en herfstye, en bied hulle die vryheid om seinoorgangseiendom te verfyn.

Samehangende frekwensieverskuiwings

Die toestel verseker gladde frekwensie -verskuiwings, die gebruik van operasionele versteurings en die beveiliging van konnektiwiteit in stelsels wat deurlopende werkverrigting onontbeerlik is.

Veelsydige kragtoevoervermoëns

Die insluiting van verskillende alternatiewe vir spanningsvoorsiening bevorder vlakomskakeling, wat naatlose koppelvlak met veelvuldige spanningsomstandighede moontlik maak om die toepassing daarvan te verbreed.

Superieure verwerpingsverhouding van kragtoevoer

Met 'n uitsonderlike PSRR ontken die vereiste vir aanvullende eksterne kragfilters, vereenvoudiging van stroombaanontwerp en verminder die aantal komponente wat nodig is, wat bevorderlik is vir kompakte en doeltreffende uitlegte.

Doeltreffende energieverbruik

Met sy lae energieverbruik en aanpasbare uitsetvertraging, is die SI5351B-B 'n voorbeeld van energie-doeltreffendheid, wat die kragbewaring en die verlenging van die batterylewe in draagbare apparate help.

Uiteenlopende pakketopsies

Hierdie ontwerp-buigsaamheid is beskikbaar in verskillende pakketkonfigurasies soos 10-MSOP, 16-QFN en 20-QFN, en is verskillende ontwerpuitdagings, met die fokus op ruimteverbetering, termiese bestuur en elektriese rigting in komponentkeuse.

Naatlose PCIe- en HCSL -konneksie

As u versoenbaar is met PCIe Gen 1 en HCSL -swaaie, verseker dit gladde integrasie met bestaande standaarde, wat die inleiding tot huidige tegniese oplossings vereenvoudig.Hierdie verenigbaarheid verseker dat die SI5351B-B relevant en prakties bly vir huidige en voornemende marktoepassings.

Tegniese spesifikasies

Tik	Parameter	Tik	Parameter
Monteringstipe	Surface Mount	Fabrieksleiertyd	6 weke
Surface Mount	Ja	Pakket / saak	20-VFQFN blootgestelde pad
Bedryfstemperatuur	-40 ° C ~ 85 ° C	Aantal penne	20
Reeks	Multisynth ™	Verpakking	Skinkbord
Deelstatus	Aktief	Gepubliseer	2000
Aantal beëindigings	20	Voggevoeligheidsvlak (MSL)	2 (1 jaar)
Tik	Klokgenerator	ECCN -kode	OOR99
Spanning - toevoer	1.71V ~ 3.6V	Bykomende funksie	Werk ook teen 3,3 V -aanbod
Terminale vorm	Geen lood nie	Terminale posisie	Vierkwad
Terminale toonhoogte	0,5 mm	Toevoerspanning	2.5V
Basisdeelnommer	SI5351	Frekwensie	200MHz
Aantal uitsette	8	Produksie	LVCMOS
Aantal stroombane	2	Bedryfspanning	3.6v
Inset lewer	Kristal	Bedryfsaanbodstroom	45mA
Primêre klok/kristalfrekwensie-nee	27MHz	Verhouding - inset: uitset	1: 8
Differensiaal - Inset: Uitset	NE/NEE	PLL	Ja
Verdeler/vermenigvuldiger	JA/NEE	Maksimum dienssiklus	55 %
Hoogte sit (Max)	0,9 mm	Lengte	4mm
ROHS -status	ROHS voldoen aan	Wydte	4mm
Loodvry	Loodvry

SI5351B-B Funksionele blokdiagram

SI5351B (20-QFN) funksionele blokdiagram

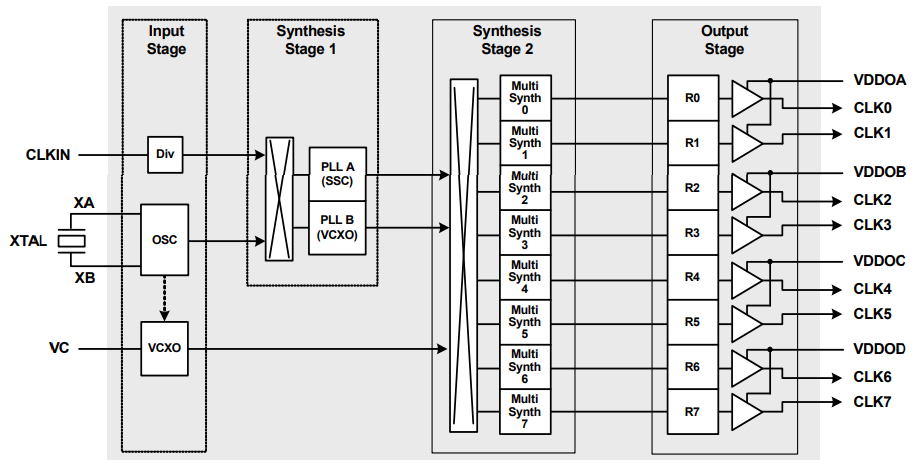

SI5351 Blokdiagram

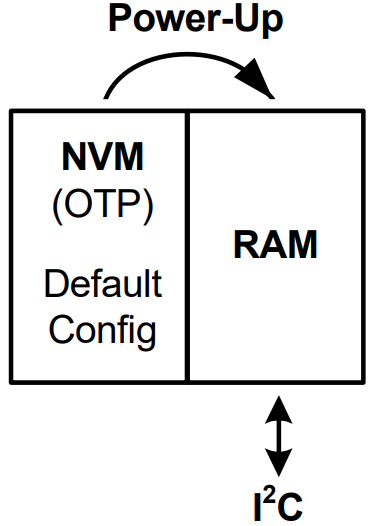

SI5351 geheuekonfigurasie

Ekwivalente modelle vir SI5351B-B

Modelnommer	Vervaardiger	Beskrywing
SI5351B-B-GMR	Silicon Laboratories Inc	Verwerker spesifieke klokgenerator, 160MHz, CMOS, 4 x 4 mM, MO-220VGGD-8, QFN-20
SI5351B-A-GM	Silicon Laboratories Inc	133 MHz, PROC -spesifieke klokgenerator, QCC20, 4 x 4 mM, MO-220VGGD-8, QFN-20
SI5351A-B-GM	Silicon Laboratories Inc	Verwerker spesifieke klokgenerator, 160MHz, CMOS, 4 x 4 mM, MO-220VGGD-8, QFN-20
SI5351A-B-GMR	Silicon Laboratories Inc	Verwerker spesifieke klokgenerator, 160MHz, CMOS, 4 x 4 mM, MO-220VGGD-8, QFN-20
SI5351A-A-GM	Silicon Laboratories Inc	133MHz, PROC -spesifieke klokgenerator, QCC20, 4 x 4 mM, MO-220VGGD-8, QFN-20

Dele met soortgelyke spesifikasies

Deel nommer	S15351B-B-GM	S15351A-B-GM	S15351C-B-GMR	S15351C-B-GM
Vervaardiger	Silikonlaboratoriums	Silikonlaboratoriums	Silikonlaboratoriums	Silikonlaboratoriums
Pakket / saak	20-VFQFN blootgestelde pad	20-VFOFN blootgestelde pad	20-VFQFN blootgestelde pad	20-wfqfn blootgestelde pad
Aantal penne	20	20	20	20
PLL	Ja	Ja	Ja	Ja
Inset lewer	Kristal	Klok, kristal	Kristal	LVCMOS, LVTTL, Crystal
Aantal uitsette	8	8	8	3
Toevoerspanning	2.5 v	2.5 v	2.5 v	3.3 V
Terminale toonhoogte	0,5 mm	0,5 mm	0,5 mm	0,5 mm
Bedryfstemperatuur	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃

SI5351B-B Aansoeke

Die SI5351B-B-skyfiestel toon buitengewone aanpasbaarheid oor 'n wye verskeidenheid kontemporêre tegniese ekosisteme.Die integrasie daarvan in klank- en videosisteme verhoog die sinchronisasie en verhoog die werkverrigting, wat die latency aansienlik verminder om naatlose multimedia -avonture te bied.Verder, binne spelkonsoles, verseker die presiese tydsberekeningvermoë gladde verwerking en akkurate weergawe, wat deurslaggewend is vir ryk, opwindende spelervarings.

Aanpassing met verbruikerstoestelle

Binne die sfeer van mobiele toestelle en drukkers verhoog die SI5351B-B die funksionaliteit aansienlik.Hierdie aanpasbaarheid stel effektiewe kragbestuur en verbeterde seinintegriteit moontlik, wat die lang lewe van die toestel kan uitbrei, wat die gebruiker -ervarings baie kan verryk.As dit by projektors gebruik word, verseker dit presiese raamkalibrasie, lewer dit duidelike en stabiele beeldprojeksies, wat die visuele demonstrasies aansienlik verbeter.

Verbetering van telekommunikasie

Tuisnetwerkopstellings en kommunikasie-infrastruktuur verdien uit die sterk vermoë van die SI5351B-B om konsekwente datavloei en konnektiwiteit te handhaaf.Deur betroubare frekwensie -sintese te bied, verhoog dit netwerksnelheid en optimaliseer die bandwydte, wat die groeiende aantal toestelle kan akkommodeer en die databehoeftes in moderne huishoudings verhoog.

Invloed op IT -stelsels

Vir bedieners en bergingskonfigurasies stroom die aanvaarding van SI5351B-B as 'n XO-alternatiewe prosesse.Die vermoë om frekwensie-instellings te verfyn, verhoog die doeltreffendheid van dataverwerking, wat die effektiwiteit van die infrastruktuur aansienlik verhoog.Dit lei tot vinniger datatoegang en verbeterde hantering, belangrike eienskappe in hoëdrukinstellings waar spoed en betroubaarheid noodsaaklik is.

Nis -toepassings en toekomstige horisonne

Die potensiaal daarvan strek tot laserstelsels waar presiese tydsberekening noodsaaklik is vir sinchronisasie en presiese taakuitvoering.Insigte dui daarop dat die inkorporering van gevorderde tydsberekeningelemente soos SI5351B-B die operasionele presisie en betroubaarheid kan verhoog.Dit onthul moontlikhede vir innovasie in arena's soos wetenskaplike eksplorasie en industriële outomatisering, waar bestendige en betroubare frekwensie -opwekking baanbrekende tegnologiese vooruitgang kan bevorder.

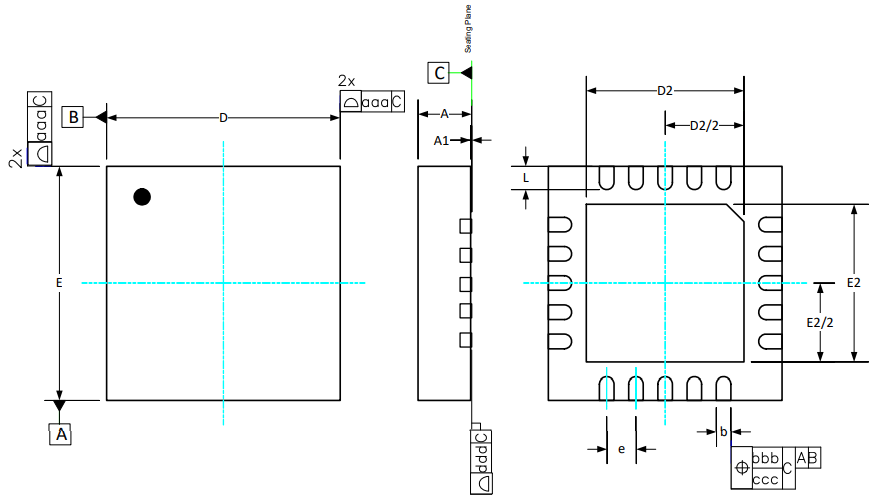

SI5351B-B-pakket

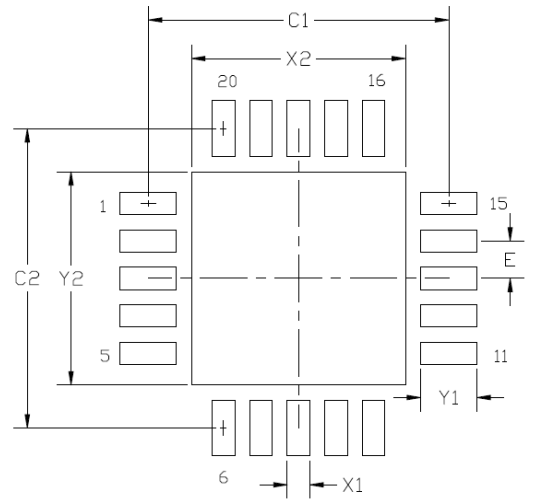

SI5351B-B Landpatroon

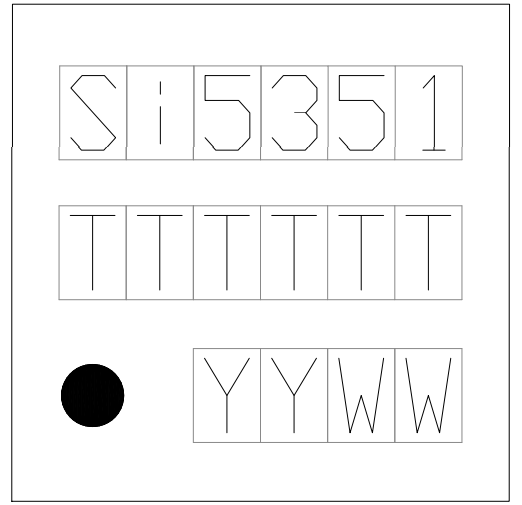

SI5351B-B Topmerk

Vervaardiger

Silicon Labs, gelys op Nasdaq onder die Ticker -plaat, spesialiseer in die verskaffing van gesofistikeerde silikonoplossings wat vervaardig is vir IoT en industriële toepassings.Hul strewe na innovasie word weerspieël in hul voortdurende strewe om uitstekende prestasie te lewer, terwyl die energie -doeltreffendheid verhoog word.Hierdie ontwikkelings vergemaklik 'n gladder oorgang van konsep na voltooiing vir vervaardigers en bied 'n duidelike voorsprong in vinnig veranderende markte.

In die kern van Silicon Labs is 'n gees van kreatiwiteit, wat die belangrikste is om aan die veranderende vereistes van IoT en industriële sektore te voldoen.Deur die nuutste ingenieurstegnieke te gebruik, demonstreer hulle nie net die nakoming van die bedryfsnorme nie, maar oortref hulle dikwels.Hierdie metodologie verhoog die effektiwiteit van die produk aansienlik en verminder die gebruik van energie, wat ooreenstem met die moderne prioriteite van die skepping van toestelle.

Gereeld gevra vrae [FAQ]

1. Wat is die belangrikste funksionaliteite van die SI5351?

In sy kern dien die SI5351 as 'n veelsydige I2C -klokgenerator, wat die tradisionele klokbronne behoorlik vervang.Die sintese -stadiums van die toestel laat die produksie van 'n wye spektrum frekwensies toe.In die werklike scenario's bemagtig hierdie vermoë ingenieurs om 'n groter opdrag te hê oor tydsberekening in komplekse elektroniese ontwerpe, wat moontlik die werkverrigting en doeltreffendheid van die totale stelsel kan verbeter, terwyl dit die behoefte aan veelvuldige, aparte komponente tot die minimum beperk.

2. Wat is die voordele van die SI5351 se sintese -kenmerke?

Die ontwerp van SI5351 bied presiese en aanpasbare frekwensie -opwekking, en posisioneer dit as 'n omvattende oplossing vir die koördinering van verskillende klokdomeine binne komplekse stelsels.Die vermoë om spesifieke frekwensies te genereer sonder om op addisionele eksterne komponente te vertrou, vergemaklik die ontwerpproses, wat tyd en hulpbronne bespaar.Hierdie aanpasbaarheid bewys veral voordelig in gebiede soos telekommunikasie en digitale seinverwerking, wat die eenvoudige kalibrasie en konfigurasie tydens die ontwikkeling van prototipe en finale implementeringsfases vergemaklik.

3. Hoe verskil die SI5351B van SI5351A en SI5351C?

Die SI5351B onderskei homself met die vermoë om veelvuldige frekwensie -uitsette te lewer wat deur 'n enkele beheerspanning beheer word.Hierdie funksie vervang effektief verskeie PLL's of VCXO's wat tipies met 'n algemene verwysing gesinkroniseer is.Behalwe net 'n tegniese verbetering, het dit beduidende praktiese toepassings in die stroomlyn van kringontwerp en die bevordering van betroubaarheid.Scenario's wat gereelde frekwensie -aanpassings benodig, verdien uit hierdie vermoë, aangesien dit potensiële mislukkingpunte en onderhoudsvereistes verminder, terwyl dit die moeiteloos aanpasbaarheid in vinnig veranderende tegnologiese landskappe verhoog.
