Die Honeywell HMC1501-TR is 'n gesofistikeerde magnetoreosistiewe hoek- en lineêre positisiemsensor, ontwerp vir presisiemetingstoepassings oor verskeie industriële en tegnologiese domeine. Hierdie gevorderde sensor benut innoverende magnetoreosistiewe tegnologie om hoë presisie en betroubaarheid in hoek- en lineêre bewegings op te spoor.
As 'n voerligte, oppervlakmonteer toestel, werk die sensor binne 'n wye temperatuurreeks van -40°C tot 125°C, wat dit geskik maak vir veeleisende omgewingsomstandighede. Sy stewige ontwerp maak presiese hoek- en positietelling moontlik met behulp van 'n eksterne magneetaktuatork, met 'n lineêre bereik van 0 tot 8.00 mm en 'n elektriese/meganiese draaihoek van 90 grade (±45°).
Die sensor se Wheatstone-brug-uitgang bied verbeterde seinintegriteit en meetoplossing, terwyl sy baie buigsame spanningvoorsiening van 1V tot 25V die geskiktheid vir diverse elektroniese stelsels verseker. Die HMC1501-TR word in 'n standaard 8-SOIC oppervlakmonteeromgewing gebou, en bied ingenieurs en ontwerpers 'n kompakte, hoëprestasie sensorkonsep.
Belangrike voordele sluit in die kompakte 8 mm SMD-formaat, die breë bedryfstemperatuurreeks, en die vermoë om lineêre, roterende en hoekbewegings met hoë akkuraatheid te meet. Die magnetoreosistiewe tegnologie maak nie-kontak positieseinspoorsing moontlik, wat slytasie verminder en die lewensduur van die sensor verhoog.
Potensiële toepassingslyne sluit in motorstelsels, industriële outomatisering, robotika, verbruikers-elektronikastelsels, en positiebestuurmechanismes waar akkurate en betroubare bewegingopsporing krities is. Die veelzijdigheid en stewige ontwerp maak dit 'n ideale keuse vir ingenieurswese-toepassings wat presiese positieweer en hoekmetings vereis.
Ten opsigte van spesifieke ekwivalente modelle, word geen besonderhede oor spesifieke alternatiewe of soortgelyke Honeywell magnetoreosistiewe sensors in die HMC-reeks uitgevra nie, maar dit is waarskynlik dat soortgelyke modelle beskikbaar is. Ingenieurs word aanbeveel om Honeywell se volledige produk katalogus te raadpleeg vir potensiële alternatiewe of aanvullende sensoropsies.
HMC1501-TR Sleutel Spesifikasies
Die HMC1501-TR sensor is gebaseer op gevorderde magnetorestsiewe tegnologie, wat 'n hoë sensitiewe Wheatstone-brooduitset gee vir akkurate deteksie van magneetveldpreserve. Dit bied 'n stabiele lineêre bereik tot 8,00 mm (0,31 duim) met 'n elektriese en meganiese rotasiebereik van 90 grade (±45°), wat presiese hoeksmetings moontlik maak. Die weerstand van 6,5 kOhm verseker kompatibiliteit met ’n wye reeks seinbakenstuurskaste. Die sensor ondersteun ’n brede spanning van 1V tot 25V, en is geskik vir verskeie stelseldesigne. In ’n kompakte 8-SOIC-surfacemount-huls verskaf dit maklike integrasie op PCB met gull wing-terminering vir betroubare soldeerwerk. Die toestel werk betroubaar binne ’n streng temperatuurrek van -40°C tot 125°C, wat dit geskik maak vir veeleisende industriële toepassings. Dit vereis ’n ekstern magneet-aangedrewe stelsel, wat nie ingesluit is nie, om oplossings vir sensebehoeftes aan te pas volgens die spesifieke toepassing.

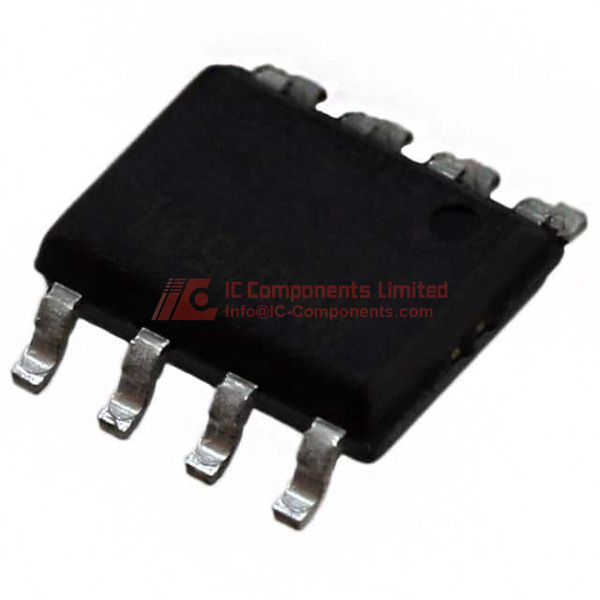

HMC1501-TR Verpakkingsgrootte
Die pakket tipe is 8-SOIC (0,154
HMC1501-TR Toepassing
Ges baie vir presiese hoek-, lineêre posisie- en draai-posisiemetings in industriële en motoromgewings waar magneetopleiding krities is. Algemene gebruik sluit posisiedeteksie, spoedmeting en nabyheidsencerings in, deur gebruik te maak van ekstern geplaatste magnets as aktuateurs. Hierdie sensormodule is ideaal vir toepassings wat hoë akkuraatheid en betroubaarheid vereis in veeleisende industriële en motorsituasies.
HMC1501-TR Kenmerke
Die HMC1501-TR sensor is toegerus met gevorderde magnetorestsiewe tegnologie, wat hoë sensitiewe Wheatstone-brooduitset lewer. Dit het ’n stabiele lineêre bereik van tot 8 mm, ’n spanspektrum van 1V tot 25V, en ’n weerstand van 6,5 kOhm, wat dit baie versoenbaar maak met verskeie seinbeheerskaste. Die kompakte 8-SOIC-hulsel maak maklike integrasie moontlik, terwyl die operasietemperatuurbereik van -40°C tot 125°C dit geskik maak vir moeilike werksomgewings. Die sensor vereis ’n ekstern magneet-aangedrewe aktuator, wat aanpassing moontlik maak op grond van spesifieke behoeftes.
HMC1501-TR Kwaliteit- en Veiligheidskenmerke
Die HMC1501-TR word vervaardig deur Honeywell Sensing and Productivity Solutions en ondergaan streng kwaliteitsbeheer om aan industriestandaarde te voldoen. Dit is RoHS-konform, wat beteken dat dit omgewingsvriendelik vervaardig is. Die robuuste veral enskap en duursame verpakking (type 1136) beskerm die sensor teen meganiese stres en omgewingskontaminante, wat die operateerbaarheid en lewensduur in moeilike omgewings verbeter.
HMC1501-TR Kompatibiliteit
Hierdie sensorsisteem is versoenbaar met standaard seinbakenstuurskaste en mikrocontroller-interfaces wat ontwerp is om Wheatstone-brooduitsette te hanteer. Die brede spanspektrum en surfa'mount-huls maak dit moontlik om dit maklik in diverse elektroniese stelsels te integreer vir magneethoek- en posisiesensorgebaseerde toepassings. Dit pas in standaard 8-SOIC-voetafdrukke, wat gemakklike vervanging en stelselware-uitbreidings toelaat.
HMC1501-TR Datasheet PDF
Ons webwerf bied die mees gesaghebbende en nuutste datasheet vir die HMC1501-TR-model aan. Klante word sterk aanbeveel om die datasheet op hierdie bladsy af te laai om volledige spesifikasies, toepassingsnotas, elektriese karaktereienskappe en gedetailleerde meganiese tekeninge te verkry vir optimale ontwerp en implementering.
