Die LTM4620AEV#PBF deur Analog Devices is 'n hoëprestasie DC-DC-omskakelaarmodule ontwerp vir gesofistikeerde kragbestuur in geïntegreerde tegnologie (ITE) kommersiële toepassings. Hierdie kompakte punt-van-laai (PoL), nie-geïsoleerde module bied uitsonderlike veelkantigheid met dubbele-uitsetkanale, wat elk 'n spanningbereik tussen 0,6V en 5,3V kan lewer, met 'n indrukwekkende maksimum stroomuitset van 13A per kanaal.
Geskep vir vereisende elektroniese omgewings, toon die module merkwaardige termiese weerstand, en werk doeltreffend oor 'n uitgebreide temperatuurgebied van -40°C tot 125°C. Sy robuuste ontwerp akkommodeer ingangsspannings tussen 4,5V en 16V, wat dit aanpasbaar maak vir verskeie kragtoevoerskonfigurasies.
Die apparaat se uitstaande kenmerke sluit gesofistikeerde beskermingsmeganismes in, soos Oorskakelbeskerming (OCP), Borseierbeskerming (OVP) en Onder-Spanning Slot (UVLO), wat betroubare en veilige werking onder verskeie elektriese toestande verseker. Sy ultra-kompakte 15x15mm oppervlakmonteringpak (144-BLGA) maak densiteitsaansluiting op die kringskema moontlik, en maak dit ideaal vir elektroniese stelsels met beperkte spasie.
Belangrike voordele sluit hoë digtheid kragomskakeling, lae profiel (4,3mm hoogte), en veelvuldige ingeboude veiligheidskenmerke in. Die module is veral geskik vir kommersiële IT-toerusting, telekommunikasie-infrastruktuur en gevorderde rekenstelsels wat presiese, doeltreffende kraglewering vereis.
Gelykwaardige alternatiewe modelle in Analog Devices se portefeulje sluit die LTM4626, LTM4628, en LTM4624 in, wat soortgelyke punt-van-laai omsettingsvermoëns bied met klein variasies in stroomverwerking en spanningsbereik.
LTM4620AEV#PBF Sleutel Spesifikasies
Die LTM4620AEV#PBF is ’n hoogsdoeltreffende DC/DC-reguleerdermodule met dubbele uitset, onafhanklik instelbaar van 0,6V tot 5,3V, wat gespesifiseerde spanning en stroombeheer in veeleisende toepsas vereenvoudig. Hierdie module ondersteun ’n maksimum uitgangsstroom van 13A per kanaal, wat geskik is vir hoëkragtoepassings binne klein vorm-faktor ontwerp. Die breë ingangsvoltagbereik van 4,5V tot 16V maak dit ideaal vir verskeie digitale en gemeng-signaal kragvoorsienings. Die modulêre ontwerp en oppervlakmontering maak vervaardiging en integrasie vlot en betroubaar, terwyl ingeboude beskermings soos OCP, OVP en UVLO ’n veilige operasie verseker.
LTM4620AEV#PBF Verpakkingsgrootte

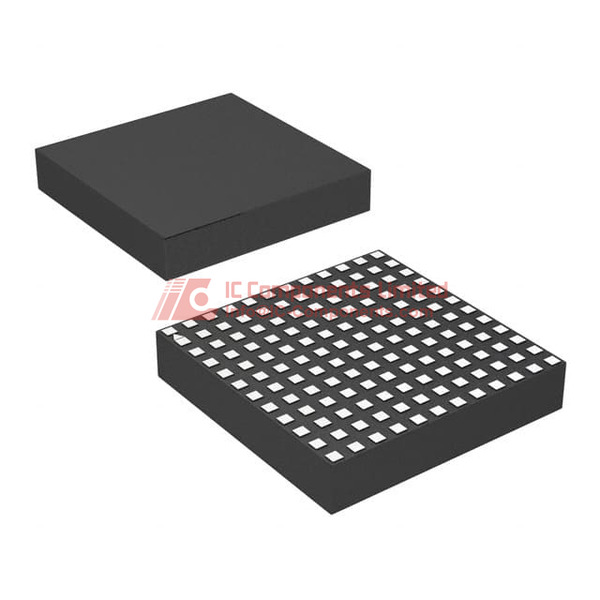

Die LTM4620AEV#PBF word verskaf in ’n kompakte 144-LGA (15x15 mm) pakket, wat optimale bespaarruimte binne hoëdigtheidsontwerpe bewerkstellig. Hierdie tray-gepakte module meet 15,0 mm x 15,0 mm x 4,3 mm (0,59 duim x 0,59 duim x 0,17 duim) en ondersteun ’n oppervlakmonteringstelsel, wat vervaardiging en montering vergemaklik. Die ontwerp met BLGA (Ball Grid Array) en LGA-pinne bied stabiele elektriese konneksies en bevorder effektiewe hitte-afvoer, maak dit geskik vir moderne, dig gepakte SUA-layouts.
LTM4620AEV#PBF Toepassing
Hierdie nie-geïsoleerde Point-of-Load (PoL) DC/DC-reguleerdermodule is veral ontwerp vir informatietegnologie-toerusting (ITE) en ander kommersiële sektore. Dit word algemeen gebruik in hoeggenoemde hoëprestasie bedieners, kommunikasie-infrastruktuur, netwerktoerusting, en komplekse LED-verligtingstelsels waar klein vormfaktor en betroubare spanningregulering onder dinamiese lasdrukke benodig word.
LTM4620AEV#PBF Kenmerke
Dubbele uitsetfunksie, elkeen onafhanklik instelbaar van 0,6V tot 5,3V, vir veelsydige kragverspreiding op systeempersoneelvlak.
Ondersteuning tot 13A per uitset, geskik vir hoëkragtoepassings in klein en digte raamwerke.
Breë invoerdolvoltage vanaf 4,5V tot 16V, wat geskik is vir ’n verskeidenheid kragbronne en digitale en analoog-toestelle.
Betroubare operasietemperatuurbereik van -40°C tot +125°C, geskik vir veeleisende omgewings.
ingeboude beskermings soos OCP, OVP en UVLO, waarborg veiligheid en voorkom skade tydens abnormale bedryfsomstandighede.
Modulêre ontwerp vereenvoudig kragnetwerk en risikobestuur, met minimale behoefte aan eksterne komponenten.
Die oppervlakmonteringstelsel ondersteun outomatiese verwerking en neem minder ruimte in op dig gepakte PCB’s.
Ideaal vir kragbestuur in moderne LED-verlichtingsoplossings deur presiese spanningsbeheer en hoë doeltreffendheid.
LTM4620AEV#PBF Kwaliteit- en Veiligheidskenmerke
Elke module word onderworpe aan streng vervaardigings- en kwaliteitstoetsprosesse volgens ADI se industriële standaarde. Belangrike veiligheidskenmerke soos OCP, OVP en UVLO is ingebou om potensiële elektriese fout te voorkom. RoHS-kwotasies moet bevestig word tydens bestelling om te voldoen aan internasionale omgewingsregulasies en -standaarde.
LTM4620AEV#PBF Kompatibiliteit
Die LTM4620AEV#PBF behoort tot die LTM4620-familie en is ontwerp vir maklike integrasie met ’n verskeidenheid van analoog en digitaal beheerders. Dit is geskik vir gebruik in surface-mount stelsels en ondersteun hoëdigtheid opbou-lay-outs in kommersiële en IT-infrastruktuuropsettings. Die spanning- en uitset-aanpassings maksimiseer verenigbaarheid en vergemaklik vervanging en stelskau van kragondersteuning.
LTM4620AEV#PBF Datasheet PDF
Ons webwerf bied eksklusiewe toegang tot die mees gesaghebbende datasheet vir die LTM4620AEV#PBF-module. Klante word sterk aanbeveel om die datasheet direkt vanaf hierdie bladsy af te laai vir uitgebreide tegniese inligting, toelaaibare toepassingriglyne en implementasie-note.
