8-pen-aflos: werkbeginsel, penkonfigurasie, bedrading en gebruike

'n 8-pen aflos is 'n belangrike elektriese toestel wat gebruik word om stroombane veilig en doeltreffend te beheer.Hierdie artikel verduidelik die werking, penkonfigurasie, komponente, bedrading, tipes en gebruike.Dit dek ook toetsing, algemene probleme en veiligheidswenke om jou te help om relais maklik te verstaan ​​en te gebruik.

Katalogus

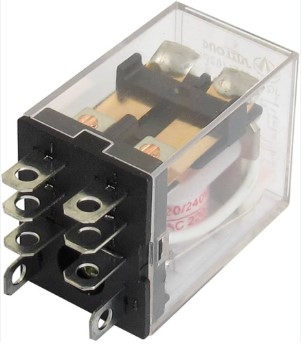

Figuur 1. 8-PIN Relay

Wat is 'n 8-PIN-aflos?

An 8-pen aflos is 'n aflos met agt verbindingspenne wat gebruik word om dit aan 'n stroombaan of sok te koppel.Dit het gewoonlik penne vir die spoel (wat die aflos aanskakel) en penne om kontakte soos normaal oop (NO) en normaal geslote (NC) te skakel.Wanneer krag op die spoel toegepas word, skakel die aflos die gekoppelde stroombane aan of af.Dit word algemeen in beheerstelsels gebruik en is maklik om te installeer en te vervang.

Interne komponente van 'n 8-PIN-aflos

Figuur 2.Interne komponente van 'n 8-PIN-aflos

• Spoel (elektromagneet) – ’n Gewikkelde draad wat ’n magneetveld skep wanneer spanning toegepas word, word gebruik om die aflos te aktiveer.

• Ysterkern – ’n Metaalkern binne die spoel wat die magneetveld versterk en fokus.

• Armatuur (bewegende hefboom) – ’n Beweegbare metaaldeel wat deur die magneetveld getrek word om die skakelaar te bedien.

• Kontakte (skakelpunte) – Metaalklemme wat die stroombaan beheer is gekoppel wanneer die relais AF is en ontkoppel wanneer AAN.

• Lente – Stel die anker terug na sy oorspronklike posisie wanneer die spoel nie aangedryf word nie.

• Juk (raam) – ’n Metaalstruktuur wat die dele bymekaar hou en help om die magneetveld te lei.

• Isolasie & Behuising – Beskermende buitebedekking wat dele veilig en elektries geïsoleer hou.

8-PIN-aflosbedradingsdiagram

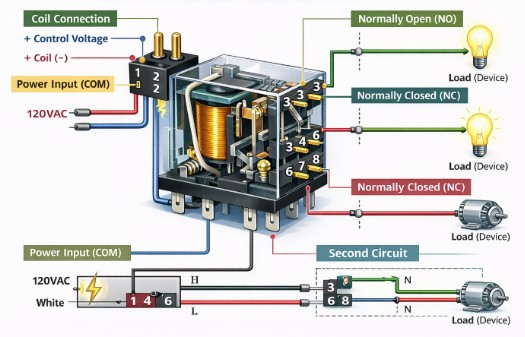

Figuur 3.8-PIN-aflosbedradingsdiagram

Spoelverbinding – Koppel 'n beheerspanning aan die twee spoelpenne om die aflos te bekragtig en 'n magneetveld te skep.

Kragtoevoer (COM) – Koppel die hoofkragtoevoer aan die COM-terminaal, wat as die skakelpunt dien.

Normaalweg oop (NEE) – Koppel die las hier aan as jy wil hê dit moet net AAN skakel wanneer die aflos geaktiveer is.

Normaalweg gesluit (NC) – Koppel die las hier aan as jy wil hê dit moet AAN bly as die aflos AF is en AF skakel wanneer dit geaktiveer word.

Laai (toestel) – Koppel die toestel (lig, motor, ens.) sodat dit krag deur NO of NC ontvang.

Tweede kring – Gebruik die tweede stel COM, NO en NC om 'n ander toestel op dieselfde tyd onafhanklik te beheer.

Tipes 8-PIN-relais

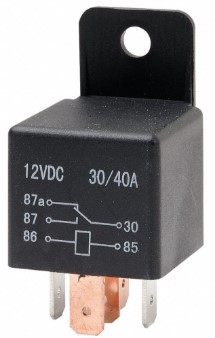

Figuur 4. Elektromeganiese aflos (EMR)

Gebruik 'n elektromagnetiese spoel om 'n magnetiese veld te skep wat 'n anker beweeg, fisiese kontakte oopmaak of toemaak.Dit produseer 'n hoorbare klikgeluid tydens werking en bied sterk elektriese isolasie tussen beheer- en laskringe.

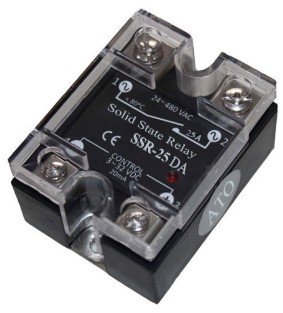

Figuur 5. Vastetoestand-aflos (SSR)

Gebruik halfgeleiertoestelle soos tiristors of triacs in plaas van meganiese onderdele.Dit maak voorsiening vir baie vinnige skakelsnelhede, heeltemal stil werking en langer lewensduur aangesien daar geen fisiese slytasie is nie.SSR's kan egter hitte genereer en benodig dikwels hitte-sinks, veral in hoëstroomtoepassings.

Figuur 6. Tydvertragingsaflos

Sluit 'n interne tydsberekeningmeganisme in wat die skakelaksie vertraag (óf AAN-vertraging óf AF-vertraging).Dit is nuttig in outomatiseringstelsels waar prosesse in volgorde moet plaasvind, soos motoraanskakelings, beligtingstelsels of veiligheidskringe.

Figuur 7. Vergrendelaflos

Ook genoem 'n bistabiele aflos, dit behou sy laaste toestand (AAN of AF) selfs wanneer krag verwyder word.Dit verg net 'n kort polsslag om toestande te verander, wat dit energiedoeltreffend maak.Word algemeen gebruik in geheuestroombane, batteryaangedrewe toestelle en toepassings waar kragbesparing belangrik is.

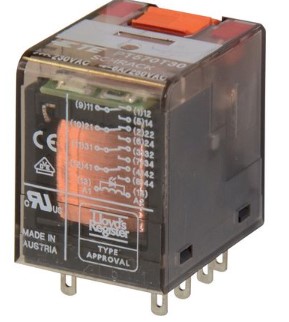

Figuur 8. Algemene doel-aflos

'n Veelsydige aflos wat in alledaagse elektriese toepassings gebruik word om matige vragte te skakel.Dit word wyd gebruik in beheerkringe, huishoudelike toestelle en basiese outomatiseringstelsels vanweë die eenvoud, betroubaarheid en kostedoeltreffendheid daarvan.

Figuur 9. Miniatuur-aflos

'n Kleiner weergawe van 'n standaard aflos wat ontwerp is vir kompakte elektroniese stroombane en PCB-montering.Ten spyte van sy grootte, kan dit 'n redelike hoeveelheid stroom hanteer en word dit dikwels in kommunikasietoestelle, verbruikerselektronika en ingeboude stelsels gebruik.

8-PIN-aflosspesifikasies en -graderings

Parameter	Tipies Spesifikasie
Aantal penne	8 penne
Kontak Tipe	DPDT (Dubbelpaal Dubbelgooi)
Spoelspanning	5V, 12V, 24V DC / 110V, 230V AC
Kontak Gradering	5A tot 10A by 250V AC
Spoelweerstand	Hang af van spoelspanning (bv. ~400Ω vir 12V DC)
Optelspanning	~70–80% van gegradeerde spoelspanning
Uitvalspanning	~10–30% van gegradeerde spoelspanning
Skakelspanning	Tot 250V AC / 30V DC
Skakelstroom	Tot 10A
Isolasie weerstand	≥ 100 MΩ
Diëlektriese sterkte	1000–1500 VAC (tussen spoel en kontakte)
Bedryfstyd	5–15 ms
Vrystelling Tyd	5–10 ms
Montage tipe	PCB Mount / Socket Mount
Bedryfstemperatuur	-25°C tot +70°C (tipies)

Voordele van die gebruik van 'n 8-PIN-aflos

• Beheer veelvuldige stroombane – Kan twee afsonderlike stroombane gelyktydig skakel deur sy DPDT-kontakte te gebruik.

• Elektriese isolasie - Hou die beheerkring en laskring apart, wat veiligheid en beskerming verbeter.

• Veelsydige werking – Kan gebruik word vir beide normaal oop (NO) en normaal geslote (NC) toepassings.

• Lae kragbeheer - Laat 'n klein beheersein toe om hoëkragtoestelle soos motors of ligte te laat werk.

• Betroubare skakeling - Bied konsekwente en stabiele werking vir herhaalde skakeltake.

• Maklike vervanging – Word dikwels saam met voetstukke gebruik, wat installasie en vervanging eenvoudig maak.

• Wye toepassings - Geskik vir industriële stelsels, outomatisering, toestelle en elektroniese projekte.

8-PIN-aflos vs 5-PIN-aflos

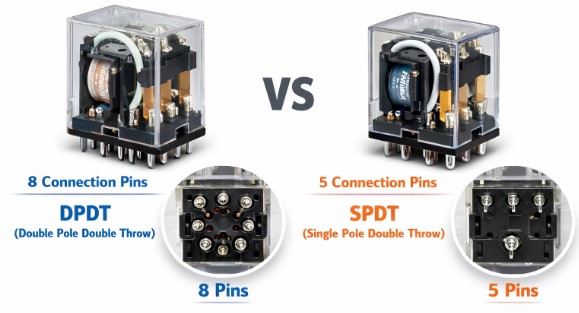

Figuur 10.8-PIN-aflos vs 5-PIN-aflos

Kenmerk	8-pen Aflos	5-pen Aflos
Aantal penne	8 terminale insluitend 2 spoelpenne en 6 kontakpennetjies	5 terminale insluitend 2 spoelpenne en 3 kontakpenne
Kontak Tipe	DPDT (Dubbelpaal Dubbelgooi) met twee stelle COM, NO, NC	SPDT (enkelpaal dubbelgooi) met een stel COM, NO, NC
Aantal stroombane	Kan twee afsonderlike stroombane beheer terselfdertyd	Kan slegs een stroombaan beheer
Skakel funksie	Kan twee vragte omskakel onafhanklik of saam	Skakel 'n enkele vrag tussen AAN en AF
Kompleksiteit	Meer veelsydig en buigsaam vir veelvuldige operasies	Eenvoudiger en makliker om te gebruik
Algemene gebruik	Industriële stelsels, beheer panele, outomatiseringsbane	Motorstelsels, eenvoudig toepassings om te skakel
Grootte en opstelling	Dikwels gebruik met aflos voetstukke vir maklike installasie en vervanging	Gewoonlik kompak en direk inprop vir vinnige gebruik
Toepassing buigsaamheid	Geskik vir komplekse beheer take en multi-toestel beheer	Geskik vir basiese beheertake en enkel-toestel skakeling

Toepassings van 8-PIN-relais

• Industriële beheerstelsels

Word in beheerpanele gebruik om masjiene en motors te bestuur deur laekragbeheerseine te gebruik.

• Huishoudelike toestelle

Gevind in wasmasjiene, yskaste en AC-eenhede om verskillende funksies AAN en AF te skakel.

• Outomatiseringstelsels

Werk met PLC's en beheerkringe om outomatiese prosesse sonder handbeheer uit te voer.

• Motor beheer

Help om motors veilig te begin en te stop sonder om hoë krag direk te hanteer.

• Beligtingbeheer

Word gebruik om ligte outomaties te skakel, soos in timers of sensor-gebaseerde stelsels.

• Elektroniese projekte

Algemeen in Arduino- en DIY-projekte om toestelle soos waaiers, ligte of pompe te beheer.

• Kragskakeling

Laat laespanningstroombane toe om hoëspanning- of hoëstroomladings veilig te beheer.

Algemene probleme en oplossing in 8-PIN-relais

Probleem	Oplossing
Relais skakel nie (geen klik nie)	Gaan kragtoevoer na, verifieer korrekte spoelspanning, toets spoel met 'n multimeter
Aflos klik maar geen las Skakel oor	Inspekteer en maak kontakte skoon, vervang aflos as kontakte beskadig is
Relais Oorverhitting	Gebruik korrekte spanning, verminder las, verbeter ventilasie
Intermitterende werking	Draai verbindings vas, kyk sok, vervang relais indien gedra
Kontakte bly vas (Bly AAN/AF)	Gebruik behoorlike gegradeerde aflos, voeg by beskerming (snubber), vervang aflos
Geraas Of Gesels	Stabiliseer kragtoevoer, kyk bedrading en beheersein
Verkeerde bedrading van penne	Volg pendiagram en verbind penne korrek

Veiligheidswenke wanneer 'n 8-PIN-aflos gebruik word

• Gebruik korrekte graderings – Kies altyd 'n aflos met die regte spanning en stroomgraderings sodat dit nie oorverhit of beskadig word nie.

• Gaan penverbindings na – Identifiseer spoel-, COM-, NO- en NC-penne korrek om verkeerde bedrading en kortsluitings te vermy.

• Skakel eers krag af – Skakel altyd die kragtoevoer af voordat jy werk om elektriese skok of beserings te voorkom.

• Voeg beskermingstoestelle by – Gebruik sekerings of stroombrekers om die stroombaan teen oorlading en foute te beskerm.

• Gebruik behoorlike isolasie – Bedek blootgestelde drade en terminale om toevallige kontak en kortsluiting te voorkom.

• Vermy oorlading – Moenie vragte koppel wat die aflos se gegradeerde kapasiteit oorskry om skade te voorkom nie.

• Veilige bedrading – Maak seker dat alle verbindings styf en stewig is om vonke of los verbindings te vermy.

• Gebruik Relay Sokke - Gebruik behoorlike voetstukke vir maklike installasie, beter kontak en veiliger vervanging.

• Toets voor gebruik – Kontroleer die aflos met 'n multimeter of lae spanning voor volle werking om te verseker dat dit reg werk.

Gevolgtrekking

'n 8-pen aflos is 'n eenvoudige maar nuttige toestel om elektriese stroombane te beheer.Deur die onderdele, bedrading en veiligheidspraktyke te verstaan, kan jy dit effektief in baie toepassings gebruik.Behoorlike gebruik en instandhouding help om veilige, betroubare en langdurige werking in beide basiese en industriële stelsels te verseker.
